Пихтоварка. Советы по изготовлению.

                                           Предоставим техдокументацию
                          для   самостоятельного изготовления.





  В нем ничего незамысловатого нет. Под силу изготовить каждому. Как говорят, глаза боятся, руки делают. На рисунке пихтоварка на 2,3 куб.м.
Пихтоварку делают из нержавейки, чтобы получить экологически чистый продукт. Категорически не рекомендую делать из обычной стали, т.к. окислы железа (ржавчина) меняют химический состав не только пихтового,но и других эфирных масел (соснового, елового, можжевелового).





 К пихтоварке необходим холодильник и парогенератор.

Холодильник делают кому как нравится. Простейшее устройство холодильника - открытая емкость на 400 литров, в него укладывают змеевик из меди. Или пихтоварку устанавливают вблизи водоема (речки) делают лоток с проточной водой, а в него устанавливают трубу медную. Парогенератор лучше использовать заводского изготовления, к примеру КВ-100.
Пар вырабатыают в парогенераторе . Температуру пара держат на уровне 115 градусов по Цельсию, а давление - 0,7 атм. Не рекомендуется устанавливать температуру пара выше рекомендуемой, т.к. в этом случае боралцитат (качественный показатель) переходит в борнеол.
В качестве топлива используется уголь, дрова.

Принцип работы пихтоварки следующий. пар из парогенератора попадается на рассекатель пара, который находится над крышкой,в чане, в самом низу. Пар, проходя через поры пихтовых лапок, разрушает поры, вытесняя масло. Образующаяся пароэфирная смесь вытесняется из чана и поступает в холодильник. С холодильника конденсат масла поступает в флорентину. В флорентине конденсат разделяется на пихтовое масло и флорентинную воду. А остаток -  густую массу пихт, высушивают и сдают на комбикормовые заводы.

Пихтоварка состоит из рамы, чана, установленного на раме  и поворачивающаяся на 360 градусов в вертикальной плоскости с помощью узла вращения, крышки. Узел вращения расположен по обе стороны чана и крепится к раме. Поворот чана осуществляется с помощью привода чана, установленного с правой стороны, на раме и состоящего из червячного редуктора и цепной передачи.Для поворота чана в ручном режиме установлена трещетка. Она съемная. При изготовлении трещетки бендинкс взял от стартера а/м КАМАЗ. При повороте чана в обратную сторону трещетка вставляется в ведущий вал червячного редуктора с противоположной стороны.
Рама высотой .1500 мм.,выполнена из трубы прямоугольной 60х40х2мм.. Она усилена поперечинами и имеет ребра жесткости. Нижняя часть расы выполнена из швеллера №10 и является полозьями
Чан выполнен круглым, из листов нержавеющей стали  Ст.12Х18Н10Т и усилен обечайками из гнутого швеллера. Два средних обечайки выполнены полками во внутрь. Днище и верхний край чана также усилены обечайками.Средние и концевые обечайки соединены косынками из листового железа.
Левый узел вращения выполнен из круглого вала, переходящего в квадрат и пары радиально-упорных подшипников. В конце вал переходит в круглую форму, на радиальной поверхности которого имеется отверстие для установки шплинта.Правый  узел вращения выполнен с удлиненным валом, переходящим в квадрат и пары радиально-упорных подшипников. На конец вала вставлена ведомая звездочка.
Валы с квадратным сечением вставляются в квадратные выемки, выполненные между двумя обечайками чана.
Внутри чана имеется рассекатель пара.

Рассекатель пара выполнен в виде концентрической окружности. В нем каждый конусный диск накладывается поверх другого. Между ними имеется зазор. Такое расположение дисков позволяет не засорятся отверстиям для выхода пара. Рассекатель пара выполняется полностью из нержавейки.
Работа трудоемкая, но необходимая, т.к. от этого зависит производительность и цикл пихтоварения.
Переходим к крышке.

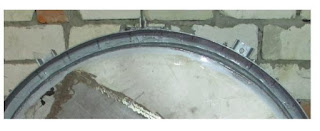

Желательно крышку выполнить как можно легкую, чтобы один человек мог ею закрыть чан. У меня крышка получилась весом около 30 кг.

Внутри все из нержавейки, выполнено в
виде купола. По краям канавка, для герметика. В качестве нее вложил льняную веревку. При воздействии пара она расширяется. Также для герметизации можно снаружи пространство между чаном и крышкой заложить каболкой или глиной. Так раньше делали на ППУ-1.  Снаружи крышка из оцинковки. Она съемная, крепится по бокам к крышке саморезами. Внутри - теплоизоляция.

Примерная стоимость изготовления.

I. Материалы.                                                     шт.               цена за ед.   общая сума
                                                                            (м)                        руб.               руб.

 1. Лист нерж.,Ст.12Х18Н10Т, t=2mm                  6шт                 8550               51300
 2. Труба прямоугольная,60х40х2мм                  18 м.               142.08               2558
 3. Швеллер №10, Ст.3                                          3 м.                400.0                1200
 4. Швеллер гнутый, Ст.3
     80х30х3мм, 2шт./11.7м.                                23.4м                195.0                 4563
5. Лист, Ст.3, t=8mm                                          0,5 кв.м.                                       1000
6. Теплоизоляция                                                                                                    400
7. Сварочная проволока, t=1mm                            4 катушки                                    4000
8. Комплектующие:
   (болты М12, гайки 12,   краска, герметик,
червячный редуктор, цепь, звездочки)                                                                     5000
9.Лист оцинкованный 2500х1250х0,7мм                                                                   1000
10. Электроды по черному металлу                                                                            500                       Итого, руб.:                                                                                                   71521

II. Услуги.
1. Гнутье обечаек   чана                                         5 шт.          1000                         5000             2. Сварка по нержавеющей стали, чана:
   а) сплошным швом                                             955см                20 руб/см          19100
   б) прерывистым швом                                        3768 см               5 руб/см          18840
3. Изготовление рассекателя пара.
    ( резка, сварка и пр.)                                                                                            10000
4. Изготовление крышки, (гнутье,
    сварка по нержавейке, вырезка и пр.)                                                                   15000
5. Изготовление узла вращения                                   2шт.                 8000               16000
6. Сварка по черному металлу
 трубы профильной и пр.)                                                                                      2000
       Итого, руб.:                                                                                                     85994

III. Прочие расходы.
1  Электроэнергия, руб.                                                                                         5000
2. Транспортные расходы, руб.                                                                             3000
3. Зарплата "приказчику"                                                                                       25000
       Итого, руб.:                                                                                                     33000
                                                                                    Всего, руб.:                    190515 руб.

      Продам, торг.

          Пишите: user-05@list.ru
          Звоните: +79177171909,  Юрий


Образцы чертежей.Чертежи выполнены инженер-конструктором в 3D  измерении, программе SketcyUp. Затем они переводятся в 2D графику, PDF или IPG и выводятся на печать. Ниже, образцы этих чертежей в 2D графике.
